Как сделать простую лампочку вечной
Устройство ставится и умещается в выключателе или рядом с ним.
Оно позволяет плавно включать Эл/лампу, т. е. до номинального значения увеличить ток через Эл/лампу
в течение 1 сек после ее включения.
Это позволит значительно увеличить срок службы Эл/лампы до 10-15 и более лет.
Причина быстрого разрушения нити накала Эл/лампы заключается в том,
что в момент включения из-за малого сопротивления холодной нити накала через нее протекает начальный
импульс тока, во много раз превышающий номинальное значение.
И как Вы замечали, лампа перегорает всегда во время ее включения.

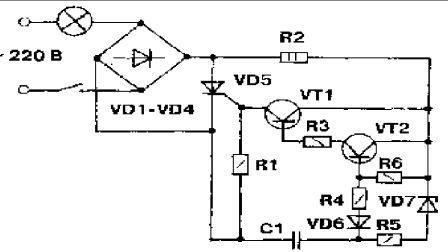

Схема позволяет работать с Эл/лампами 100-200 Вт.
ОБОЗНАЧЕНИЯ:
VD1-VD4 - КД105Б (для 100 Вт)
и КД202Ж, КД202С (для 200 Вт)
VD5 - КУ201К, КУ202К-Н
У06-Д220 (для 100 Вт) и кремниевый маломощный (для 200 Вт)
У07-Д814А
VT1, VT2 - КТ315Б (для 100 Вт) и любой кремниевый маломощный соответствующей структуры со статическим коэффициентом передачи тока не менее 50 (для 200 Вт)
R1 - 1 кОм
R2, R3 - 10 кОм
R4- 100 кОм
Р5-2.7 м0м
R6 - 160 к0м
С1 - 2.0 мкФ
|
| | |
|
